interface_vao.h File Reference

VAOモジュールが提供する機能をグラフィックスAPIによって差し替え可能な仮想関数テーブルを提供する More...

#include <stddef.h>
#include <stdbool.h>
#include <stdint.h>
#include "engine/renderer/renderer_backend/renderer_backend_types.h"
#include "engine/renderer/renderer_core/renderer_types.h"

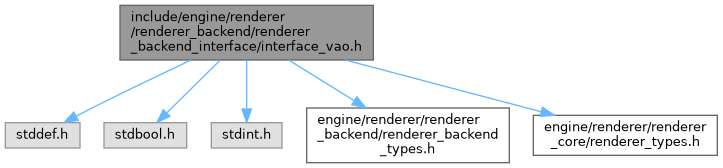

Include dependency graph for interface_vao.h:

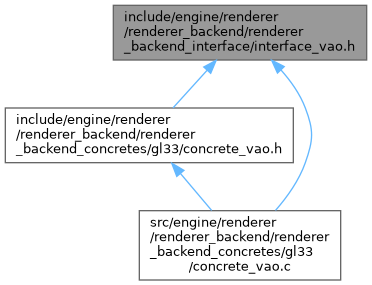

This graph shows which files directly or indirectly include this file:

Go to the source code of this file.

Data Structures
struct	renderer_vao_vtable
	VAO機能仮想関数テーブル More...

Typedefs
typedef renderer_result_t(*	pfn_vertex_array_create) (renderer_backend_vao_t **vertex_array_)
	VAO構造体インスタンスのメモリを確保し、初期化(VAOの生成)する
typedef void(*	pfn_vertex_array_destroy) (renderer_backend_vao_t **vertex_array_)
	VAOを無効化し、VAO構造体インスタンスのメモリを解放する
typedef renderer_result_t(*	pfn_vertex_array_bind) (const renderer_backend_vao_t *vertex_array_, uint32_t *out_vao_id_)
	VAOのbindを行う
typedef renderer_result_t(*	pfn_vertex_array_unbind) (const renderer_backend_vao_t *vertex_array_)
	VAOのunbindを行う
typedef renderer_result_t(*	pfn_vertex_array_attribute_set) (const renderer_backend_vao_t *vertex_array_, uint32_t layout_, int32_t size_, renderer_type_t type_, bool normalized_, size_t stride_, size_t offset_)
	VAOで管理する頂点情報のレイアウト情報を設定する
typedef struct renderer_vao_vtable	renderer_vao_vtable_t
	VAO機能仮想関数テーブル

Detailed Description

VAOモジュールが提供する機能をグラフィックスAPIによって差し替え可能な仮想関数テーブルを提供する

Author

chocolate-pie24

Note

renderer_backendはStrategyパターンによるグラフィックスAPI抽象化を行っている。 vertex_array_objectはVAOモジュールについてのStrategy Interfaceに相当する。

本モジュールのリソース管理責務はモジュールが負う。ユーザー側でのメモリ確保、解放は行わないこと。

Version

0.1

Date

2026-02-06

Copyright

Copyright (c) 2026

Typedef Documentation

pfn_vertex_array_attribute_set

typedef renderer_result_t(* pfn_vertex_array_attribute_set) (const renderer_backend_vao_t *vertex_array_, uint32_t layout_, int32_t size_, renderer_type_t type_, bool normalized_, size_t stride_, size_t offset_)

VAOで管理する頂点情報のレイアウト情報を設定する

Note

本API内でbind処理を行う(既にbind済であればbindしない)ため、実行前のbindは不要

Parameters

[in]	vertex_array_	設定対象VAO構造体インスタンスへのポインタ
	layout_	シェーダープログラム内のどのバッファ変数の設定値かを指定
	size_	頂点情報に含まれるデータの数([x, y, z]の3次元座標のみであれば3)
	type_	バッファに格納されているデータの型 renderer_type_t
	normalized_	与えられた頂点データを正規化するかどうかを指定
	stride_	頂点情報1つあたりのサイズを指定(GLfloat型の[x, y, z]であれば、sizeof(GLfloat) x 3を指定)
	offset_	「この頂点属性の先頭が、現在GL_ARRAY_BUFFERにバインドされているバッファの先頭から何バイト目にあるか」を指定

Return values

RENDERER_INVALID_ARGUMENT	vertex_array_ == NULL
RENDERER_RUNTIME_ERROR	type_の値が既定値外
RENDERER_SUCCESS	処理に成功し、正常終了
上記以外	グラフィックスAPIごとの実装依存

pfn_vertex_array_bind

typedef renderer_result_t(* pfn_vertex_array_bind) (const renderer_backend_vao_t *vertex_array_, uint32_t *out_vao_id_)

VAOのbindを行う

Note

既にbind済みのVAOの場合は何もしない

Todo:

renderer_frontend作成後、外部非公開とする

Parameters

[in]	vertex_array_	bind対象VAO構造体インスタンスへのポインタ
[in,out]	out_vao_id_	bindされたVAO ID格納先

Return values

RENDERER_INVALID_ARGUMENT	以下のいずれか vertex_array_ == NULL out_vao_id_ == NULL
RENDERER_SUCCESS	bindに成功し、正常終了
上記以外	グラフィックスAPIごとの実装依存

pfn_vertex_array_create

typedef renderer_result_t(* pfn_vertex_array_create) (renderer_backend_vao_t **vertex_array_)

VAO構造体インスタンスのメモリを確保し、初期化(VAOの生成)する

Parameters

[in,out]

vertex_array_

VAO構造体インスタンスへのダブルポインタ

Return values

RENDERER_INVALID_ARGUMENT	以下のいずれか backend_context_ == NULL vertex_array_ == NULL *vertex_array_ != NULL
RENDERER_BAD_OPERATION	backend_context_が未初期化
RENDERER_NO_MEMORY	メモリ確保失敗
RENDERER_LIMIT_EXCEEDED	メモリ管理システムのシステム使用可能範囲上限を超過
RENDERER_SUCCESS	処理に成功し、正常終了
上記以外	グラフィックスAPI実装依存

pfn_vertex_array_destroy

typedef void(* pfn_vertex_array_destroy) (renderer_backend_vao_t **vertex_array_)

VAOを無効化し、VAO構造体インスタンスのメモリを解放する

Note

2重destroyを許可する(*vertex_array_ == NULLで何もしない)

Parameters

[in,out]

vertex_array_

無効化、メモリ開放対象VAO構造体インスタンスへのダブルポインタ

pfn_vertex_array_unbind

typedef renderer_result_t(* pfn_vertex_array_unbind) (const renderer_backend_vao_t *vertex_array_)

VAOのunbindを行う

Todo:

renderer_frontend作成後、外部非公開とする

Parameters

[in]

vertex_array_

unbind対象VAO構造体インスタンスへのポインタ

Return values

RENDERER_INVALID_ARGUMENT	vertex_array_ == NULL
RENDERER_SUCCESS	unbindに成功し、正常終了
上記以外	グラフィックスAPIごとの実装依存

renderer_vao_vtable_t

typedef struct renderer_vao_vtable renderer_vao_vtable_t

VAO機能仮想関数テーブル
